鋰電池作為現代能源存儲的核心部件，其性能的優劣直接影響著電池的能量密度、循環壽命和安全性。而在鋰電池的制造過程中，電極漿料的制備是至關重要的一環，其中分散劑的選擇和使用更是影響著漿料的均勻性、穩定性和最終電池的性能。本文將深入探討分散鋰電池漿料時常用的分散劑類型、作用機理、選擇原則以及實際應用中的注意事項。

一、分散劑在鋰電池漿料中的作用
在鋰電池電極漿料的制備過程中，活性物質、導電劑和粘結劑需要均勻分散在溶劑中，形成穩定的懸浮液。然而，由于這些材料通常具有不同的表面性質和粒徑分布，容易發生團聚和沉降，影響漿料的均勻性和涂布效果。

比如石墨在水中沉降，這就是沉降/分層，因密度差導致重力分離。還有就是如炭黑在漿料中結塊，這就是聚集/絮凝，顆粒因吸引力重新團聚。這兩點都是動力學不穩定造成的，為避免這些現象的出現，我們主要先認識分散劑的作用，它就能很好的得到改善。分散劑的作用主要體現在以下幾個方面：

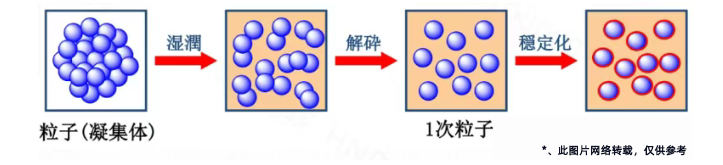

1. 降低表面張力：分散劑能夠吸附在顆粒表面，降低顆粒與溶劑之間的界面張力，使顆粒更容易被潤濕和分散。

2. 靜電穩定作用：某些分散劑能夠使顆粒表面帶電，通過靜電排斥力防止顆粒團聚。

3. 空間位阻作用：高分子分散劑可以在顆粒表面形成一層保護膜，通過空間位阻效應阻止顆粒之間的接觸和團聚。

4. 改善流變性能：合適的分散劑可以調節漿料的粘度，使其具有更好的流動性和涂布性能。

二、常用的鋰電池漿料分散劑類型

根據化學結構和作用機理的不同，鋰電池漿料分散劑可以分為以下幾類：

1. 陰離子型分散劑
陰離子型分散劑如聚丙烯酸鈉（PAAS）、十二烷基苯磺酸鈉（SDBS）等，通過電離出陰離子基團吸附在顆粒表面，使顆粒帶負電，利用靜電排斥力實現分散。這類分散劑價格低廉，分散效果較好，但可能會影響電極的導電性。

2. 陽離子型分散劑
陽離子型分散劑如十六烷基三甲基溴化銨（CTAB），通過陽離子基團吸附在顆粒表面，使顆粒帶正電。這類分散劑在某些特定體系中表現優異，但應用相對較少。

3. 非離子型分散劑
非離子型分散劑如聚乙烯吡咯烷酮（PVP）、聚乙二醇（PEG）等，依靠分子中的極性基團吸附在顆粒表面，通過空間位阻效應實現分散。這類分散劑不會引入額外的電荷，對漿料的電性能影響較小，但分散效果可能不如離子型分散劑。

4. 兩性離子型分散劑
兩性離子型分散劑如甜菜堿類化合物，分子中同時含有陰離子和陽離子基團，在不同pH條件下可以表現出不同的電性，適應性較強。

5. 高分子分散劑
高分子分散劑如聚羧酸類、聚氨酯類等，具有較長的分子鏈，可以在顆粒表面形成較厚的吸附層，提供更強的空間位阻效應。這類分散劑在高端鋰電池中應用較多。

三、分散劑的選擇原則
選擇合適的分散劑需要考慮以下因素：
1. 漿料體系的性質：水性漿料和油性漿料對分散劑的要求不同。水性漿料通常選擇水溶性好的分散劑；油性漿料則需要選擇油溶性分散劑，如厚洹化學HH系列分散劑。

2. 顆粒的表面性質：不同的活性物質和導電劑具有不同的表面化學性質，需要選擇能夠有效吸附的分散劑。例如，碳材料通常選擇含有芳香環的分散劑以增強吸附。

3. 分散劑的分子量：分子量過小可能導致吸附不牢固，分子量過大則可能影響漿料的流動性。一般需要根據顆粒大小選擇合適的分子量。

4. 與其他組分的相容性：分散劑不應與粘結劑或其他添加劑發生不利的相互作用，影響漿料的穩定性。

5. 對電池性能的影響：分散劑在完成分散作用后，不應殘留在電極中影響電池的電化學性能。有些分散劑可能在后續工序中分解或揮發。

四、分散劑的實際應用案例
在實際的鋰電池生產中，分散劑的選擇和使用需要根據具體的配方和工藝進行調整。以下是幾個典型的應用案例：

1. 石墨負極漿料：石墨顆粒容易團聚，通常需要加入PVP或PAAS作為分散劑，用量約為活性物質質量的0.5%-2%。通過調整pH值可以優化分散效果。

2. NCM正極漿料：NCM材料表面帶有一定的正電性，適合使用陰離子型分散劑，同時可以加入少量HH系列非離子表面活性劑作為輔助分散劑。

3. 碳納米管導電漿料：碳納米管極易團聚，需要強效的分散劑如HH-DP30配合超聲處理才能實現良好分散。有時還需要使用纖維素類分散劑提高穩定性。

五、分散劑使用中的注意事項
1. 添加順序：通常建議先將分散劑溶解在溶劑中，再加入固體粉末，這樣可以實現更好的分散效果。

2. 用量控制：分散劑用量不足會導致分散不完全，用量過多則可能影響漿料粘度和后續工藝。需要通過實驗確定最佳添加量。

3. 工藝配合：分散劑的效果與攪拌速度、時間、溫度等工藝參數密切相關。高剪切攪拌可以增強分散效果。

4. 穩定性測試：漿料制備后應進行穩定性測試，觀察是否出現沉降或粘度變化，以評估分散效果。

5. 環境影響：某些分散劑可能對環境不友好，在選擇時需要考慮環保因素。

六、新型分散劑的研究進展
隨著鋰電池技術的不斷發展，對分散劑也提出了更高的要求。目前研究熱點包括：

多功能分散劑：開發同時具有分散、粘結和導電功能的復合型分散劑，簡化漿料配方。

‌生物基分散劑：利用天然高分子材料如殼聚糖、木質素等開發環保型分散劑。

‌智能響應分散劑：研究pH響應、溫度響應等智能分散劑，實現分散-凝聚的可控調節。

原子層分散技術：通過分子設計實現在原子尺度上的均勻分散，提高電極材料的利用率。

七、總結
分散劑在鋰電池漿料制備中扮演著至關重要的角色，直接影響著電極的質量和電池的性能。在實際應用中，需要根據漿料體系的特點選擇合適的分散劑類型和用量，并優化工藝參數。隨著新型電極材料的不斷涌現，對分散劑的要求也將不斷提高，這需要材料科學家和工程師們的持續創新。未來，厚洹化學將提供更加高效、環保、多功能的分散劑將成為研發的重點方向，為制備高性能鋰電池電極提供有力支撐。
