阻燃劑配方因材料和應用而異，主要包括以下類型：

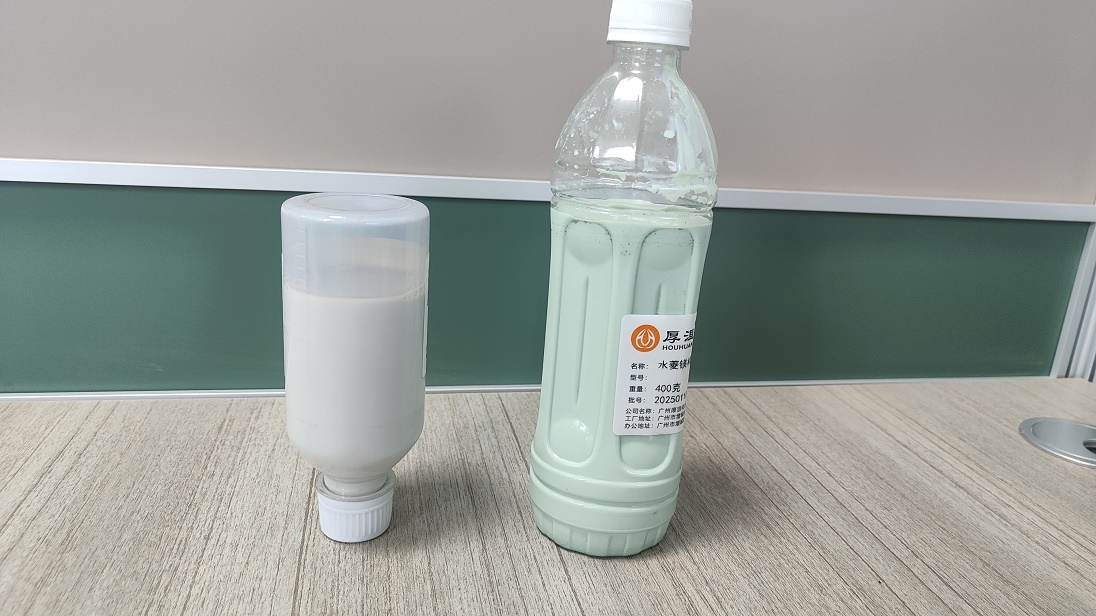

‌無機阻燃劑‌：氫氧化鋁或氫氧化鎂為主（比如近期我們客戶分散水菱鎂粉體就是用于阻燃劑領域），添加量通常達30%-60%，適用于低煙要求場景；氫氧化鎂生產可通過物理粉碎法（加入聚羧酸鹽分散劑助磨）或化學液相法（純度超99%）實現。
‌有機鹵系阻燃劑‌：溴系如十溴聯苯醚與三氧化二銻復配（比例1:3），用于ABS/HIPS塑料，阻燃效率提升3-5倍；氯化石蠟在紫外光催化下氯化度控制60%，電纜料添加量15%-20%。
‌無鹵環保體系‌：磷氮協同配方如聚磷酸銨與三聚氰胺復配（比例25:15:10），用于TPU時垂直燃燒達V-0級，煙密度低于70；聚磷酸銨基配方含鋁三水合物和硅酸鋁，兼具抑煙效果。
‌特殊材料配方‌：PVC常用磷酸三異丙苯酯與氫氧化鋁復配，氧指數達385；聚丙烯需耐高溫配方如全氯戊環癸烷。配方設計強調相容性與機械性能平衡。

阻燃劑的核心生產工藝需匹配配方類型，關鍵步驟包括以下幾種：
‌無機阻燃劑工藝‌：氫氧化鎂液相法采用氯化鎂溶液與復合沉淀劑（含氧化鈣15%和氫氧化鈉0.1%），在60℃反應45分鐘后洗滌干燥。三氧化二銻與鹵系阻燃劑復配時，需精確控制添加比例（如橡膠中10%-15%）。
‌有機鹵系工藝‌：氯化石蠟連續生產依賴紫外光催化，確保氯化度穩定；TCPP阻燃劑通過三氯氧磷與環氧丙烷反應，經分子蒸餾去除低沸物，酸值<0.1mgKOH/g。
‌反應型阻燃劑合成‌：如FRC-6由二乙醇胺與甲醛縮合，再與亞磷酸二乙酯反應，收率98.5%，用于聚氨酯泡沫時氧指數>32。三聚氰胺氰尿酸鹽采用尿素法，270℃熔融縮聚后酸煮精制，分解溫度>300℃。
‌BDP阻燃劑流程‌：原料磷酸三苯酯與雙酚A按1:0.95摩爾比稱量；酯交換在氮氣保護下階梯升溫（120℃至210℃），酸值<5mgKOH/g；脫揮階段真空度-0.098MPa以上，250℃薄膜蒸發；造粒環節雙螺桿擠塑分段控溫（180℃-220℃）。工藝優化可回收余熱降能耗15%。

分散劑提升阻燃劑均勻性及阻燃效率：
‌超分散劑功能‌：如厚洹化學HH系列（2820W/2800），可降低阻燃母粒黏度，改善流動性和填料分散性，基本不影響材料力學性能。添加后顆粒更小均勻（電鏡對比顯示分散提升）。
‌工藝整合‌：分散劑與阻燃劑、樹脂混合造粒（如70%含量阻燃母粒），注塑成型后測試；垂直燃燒測評記錄余輝時間，驗證阻燃效果。典型應用包括磷氮阻燃劑處理，協效阻燃并保障加工潤滑性。

因為阻燃劑分散配方實例根據不同客戶選擇和配方設計，所以對于有機或者無機等類型的分散方式也各不相同，但是對于濕法研磨分散顏料過程中，我們的分散劑HH2820W對于無機粉體材料分散效果好，防沉效果穩定等優點，為客戶朋友們提供了更具性價比的水性分散劑選型，更多關于分散劑知識請聯系我們！
